部品トレイ 規格サイズ一覧
Jトレイ
取扱材質
- A-PET : 0.3mm～0.7mm
- PS(N) : 0.3mm～0.5mm
- PP(N) : 0.4mm～0.7mm
※ J-TPシリーズはPP(N)0.5mm限定。
特殊シートも対応可能です。
- A-PET帯電防止・PP帯電防止
- PS導電性・A-PET導電性
- 発泡シート
- バイオPET
上記以外の材質・材厚も取り扱いがございます。
お問い合わせください。(環境関連物質調査済)
規格サイズ表
※ 外寸の表示がないものは全てサイズ：254×353(mm)です。
※ 重〇＝180度回転させることにより重なり防止になります。
※ 単位（寸法：mm）

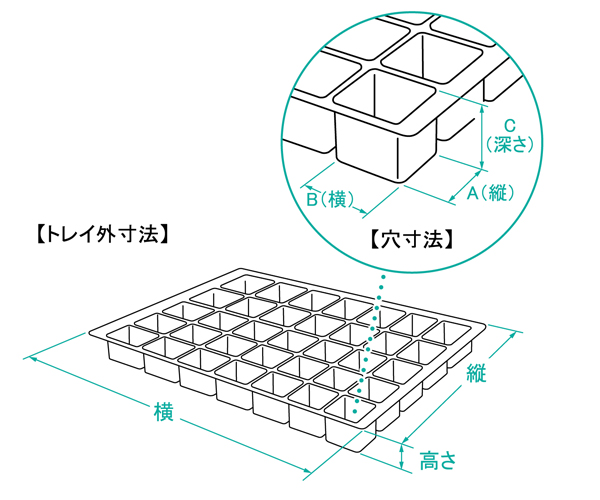

トレイ外寸法
規格サイズ表
※ 外寸の表示がないものは全てサイズ：
254×353(mm)です。
※ 重〇＝180度回転させることにより重なり
防止になります。
※ 単位（寸法：mm）
| 型番号 | 重※ | 穴寸法 | 穴数（ 縦 × 横 ） | トレイ外寸法※ | 図面 | ||
|---|---|---|---|---|---|---|---|
| A（縦） × B（横） | C（深さ） | 縦 × 横 | 高さ | ||||
| J1-1 | 〇 | 10×10 | 5 | 220(11×20) | 10 | ||
| J1-2 | 〇 | 10×10 | 10 | 220(11×20) | 15 | ||
| J2-1 | 〇 | 15×15 | 5 | 150(10×15) | 10 | ||
| J2-2 | 〇 | 15×15 | 10 | 150(10×15) | 15 | ||
| J3-1 | 〇 | 20×20 | 5 | 80(8×10) | 10 | ||
| J3-2 | 〇 | 20×20 | 10 | 80(8×10) | 10 | ||
| J3-3 | × | 20×20 | 15 | 96(8×12) | 15 | ||
| J4-1 | × | 30×30 | 12 | 70(7×10) | 12 | ||
| J4-2 | × | 30×30 | 20 | 70(7×10) | 20 | ||
| J4-3 | 〇 | 30×30 | 25 | 48(6×8) | 25 | ||
| J5-1 | 〇 | 35×35 | 10 | 40(5×8) | 15 | ||
| J5-2 | 〇 | 35×35 | 20 | 40(5×8) | 25 | ||
| J5-3 | 〇 | 35×35 | 25 | 35(5×7) | 25 | ||
| J5-4 | 〇 | 35×35 | 35 | 35(5×7) | 35 | ||
| J6-1 | 〇 | 40×40 | 10 | 35(5×7) | 15 | ||
| J6-2 | 〇 | 40×40 | 20 | 35(5×7) | 20 | ||
| J6-3 | 〇 | 40×40 | 30 | 24(4×6) | 30 | ||
| J7-1 | 〇 | 10×15 | 5 | 180(12×15) | 10 | ||
| J7-2 | 〇 | 10×15 | 10 | 180(12×15) | 15 | ||
| J7-3 | 〇 | 10×15 | 15 | 180(12×15) | 20 | ||
| J8-1 | 〇 | 10×20 | 5 | 130(13×10) | 10 | ||
| J8-2 | 〇 | 10×20 | 10 | 130(13×10) | 15 | ||
| J8-3 | 〇 | 10×20 | 15 | 130(13×10) | 20 | ||
| J9-1 | 〇 | 25×20 | 5 | 70(7×10) | 10 | ||
| J9-2 | 〇 | 25×20 | 10 | 70(7×10) | 15 | ||
| J9-3 | 〇 | 25×20 | 20 | 70(7×10) | 25 | ||
| J10-1 | 〇 | 30×20 | 5 | 60(6×10) | 10 | ||
| J10-2 | 〇 | 30×20 | 10 | 60(6×10) | 15 | ||
| J10-3 | 〇 | 30×20 | 20 | 60(6×10) | 25 | ||
| J11-1 | 〇 | 35×20 | 5 | 50(5×10) | 10 | ||
| J11-2 | 〇 | 35×20 | 10 | 50(5×10) | 15 | ||
| J11-3 | 〇 | 35×20 | 20 | 50(5×10) | 25 | ||
| J12-1 | 〇 | 40×20 | 5 | 50(5×10) | 10 | ||
| J12-2 | 〇 | 40×20 | 10 | 50(5×10) | 15 | ||
| J12-3 | 〇 | 40×20 | 20 | 50(5×10) | 25 | ||
| J13-1 | 〇 | 50×20 | 10 | 40(4×10) | 15 | ||
| J13-2 | 〇 | 50×20 | 20 | 40(4×10) | 25 | ||
| J14-1 | 〇 | 30×50 | 10 | 30(6×5) | 15 | ||
| J14-2 | 〇 | 30×50 | 20 | 30(6×5) | 25 | ||
| J14-3 | 〇 | 30×50 | 30 | 30(6×5) | 30 | ||
| J15-1 | × | 30×63 | 12 | 35(7×5) | 12 | ||
| J15-2 | × | 30×63 | 20 | 35(7×5) | 20 | ||
| J15-3 | 〇 | 40×55 | 20 | 25(5×5) | 20 | ||
| J15-4 | × | 45×45 | 35 | 24(4×6) | 35 | ||
| J15-5 | 〇 | 50×50 | 25 | 15(3×5) | 25 | ||
| J15-6 | × | 40×55 | 10 | 25(5×5) | 10 | ||
| J15-7 | × | 25×30 | 25 | 70(10×7) | 25 | ||
| J15-8 | × | 40×45 | 25 | 30(5×6) | 25 | ||
| J15-9 | × | 30×60 | 30 | 30(6×5) | 30 | ||
| J16-1 | × | 90×60 | 19 | 21(3×7) | 299×473 | 19 | |
| J16-2 | × | 28×87 | 25 | 32(8×4) | 280×390 | 30 | |
| J16-3 | × | 53×53 | 25 | 30(5×6) | 312×373 | 25 | |
| J16-4 | × | 23×23 | 15 | 100(10×10) | 300×300 | 17 | |
| J16-5 | 〇 | 22×58 | 20 | 48(8×6) | 295×424 | 20 | |
| J16-6 | 〇 | 13×18 | 10 | 195(15×13) | 295×424 | 10 | |
| J16-7 | 〇 | 35×50 | 18 | 20(4×5) | 210×300 | 18 | |
| J16-8 | 〇 | 33×20 | 10 | 50(5×10) | 210×300 | 10 | |
| J16-9 | × | φ16 | 10 | 100(10×10) | 220×220 | 10 | |
| J16-10 | × | 15×23 | 5 | 100(10×10) | 208×278 | 10 | |
| J16-11 | × | 16×30 | 20 | 100(10×10) | 265×405 | 20 | |
| J16-12 | × | 8×17 | 6 | 100(10×10) | 150×210 | 6 | |
| J17-1 | 〇 | 50×50 | 35 | 48(6×8) | 345×496 | 40 | |
| J17-2 | × | 25×40 | 10 | 64(8×8) | 260×355 | 10 | |
| J17-3 | × | 10×20 | 10 | 270(10×27) | 260×355 | 11 | |
| J17-4 | × | 40×40 | 10 | 35(7×5) | 10 | ||
| J17-5 | × | 35×35 | 10 | 35(5×7) | 260×355 | 10 | |
| J17-6 | × | 25×25 | 8 | 88(8×11) | 260×355 | 8 | |
| J17-7 | 〇 | 45×45 | 12 | 35(5×7) | 260×355 | 16 | |
| J18-1 | × | 84×33 | 20 | 48(4×12) | 375×470 | 20 | |
| J18-2 | × | 35×85 | 34 | 50(10×5) | 420×475 | 38 | |
| J18-3 | × | 10×30 | 10 | 100(12×8 1×4) | 230×300 | 12 | |
| J18-4 | 〇 | 20×20 | 18 | 56(7×8) | 235×300 | 23 | |
| J18-5 | × | 68×90 | 23 | 25(5×5) | 395×510 | 23 | |
| J18-6 | × | 20×47 | 17 | 50(10×5) | 300×300 | 17 | |
| J18-7 | 〇 | 30×30 | 5 | 48(6×8) | 10 | ||
| J18-8 | × | 52×52 | 15 | 30(5×6) | 302×358 | 15 | |
| J18-9 | × | φ20 | 15 | 150(10×15) | 260×385 | 15 | |
| J19-1 | 〇 | 37×70 | 20 | 36(6×6) | 300×470 | 23 | |
| J19-2 | 〇 | 80×40 | 17 | 30(3×10) | 300×470 | 20 | |
| J19-3 | 〇 | 30×50 | 25 | 25(5×5) | 28 | ||
| J20-1 | 〇 | 180×30 | 25 | 8(1×8) | 30 | ||
| J19-4 | 〇 | 380×300 | 35 | 1 | 375×465 | 35 | |
| J20-2 | 〇 | 50×70 | 30 | 12(3×4) | 35 | ||
| J20-3 | 〇 | 90×70 | 30 | 8(2×4) | 35 | ||
| J20-4 | 〇 | 100×60 | 25 | 8(2×4) | 30 | ||
| J20-5 | 〇 | 100×90 | 25 | 6(2×3) | 30 | ||
| J20-6 | 〇 | 100×80 | 25 | 6(2×3) | 30 | ||
| J20-7 | 〇 | 60×40 | 25 | 18(3×6) | 30 | ||
| J21-1 | 〇 | φ60 | 30 | 12(3×4) | 35 | ||
| J21-2 | 〇 | φ50 | 25 | 20(4×5) | 30 | ||
| J21-3 | 〇 | φ40 | 20 | 35(5×7) | 25 | ||
| J21-4 | 〇 | φ70 | 30 | 11 | 35 | ||
| J21-5 | 〇 | φ80 | 30 | 6(2×3) | 35 | ||
| J21-6 | 〇 | φ90 | 30 | 6(2×3) | 35 | ||
| J21-7 | 〇 | φ100 | 30 | 5 | 35 | ||
| J22-1 | 〇 | 210×35 | 20 | 7(1×7) | 25 | ||
| J22-2 | 〇 | 100×20 | 15 | 20(2×10) | 20 | ||
| J22-3 | 〇 | 210×20 | 20 | 10(1×10) | 25 | ||
| J22-4 | 〇 | 200×50 | 30 | 5(1×5) | 35 | ||
| J50-1 | 〇 | 35×45 | 20 | 30(5×6) | 25 | ||
| J50-2 | 〇 | 55×50 | 20 | 15(3×5) | 25 | ||
| J50-3 | 〇 | φ60 | 10 | 12(3×4) | 15 | ||
| J50-4 | 〇 | 30×50 | 20 | 25(5×5) | 25 | ||
| J50-5 | 〇 | 200×65 | 10 | 4(1×4) | 15 | ||
| J50-6 | 〇 | φ60 | 15 | 12(3×4) | 20 | ||
| J50-7 | 〇 | 35×50 | 30 | 25(5×5) | 35 | ||
| J50-8 | 〇 | 20×130 | 20 | 16(8×2) | 25 | ||
| J50-9 | 〇 | 100×30 | 20 | 14(2×7) | 25 | ||
| J51-1 | 〇 | 90×50 | 30 | 10(2×5) | 35 | ||
| J51-2 | 〇 | 35×70 | 30 | 20(5×4) | 35 | ||
| J51-3 | 〇 | 35×325 | 25 | 5(5×1) | 30 | ||
| J51-4 | 〇 | 20×100 | 10 | 27(9×3) | 15 | ||
| J51-5 | 〇 | 35×70 | 15 | 20(5×4) | 20 | ||
| J51-6 | 〇 | 25×25 | 5 | 60(6×10) | 10 | ||
| J51-7 | 〇 | 100×80 | 15 | 6(2×3) | 20 | ||
| J51-8 | 〇 | 45×55 | 20 | 20(4×5) | 25 | ||
| J51-9 | 〇 | φ80 | 10 | 6(2×3) | 15 | ||
| J52-1 | 〇 | 50×50 | 30 | 15(3×5) | 35 | ||
| J52-2 | 〇 | 90×40 | 20 | 12(2×6) | 25 | ||
| J52-3 | 〇 | 5×25 | 5 | 200(20×10) | 10 | ||
| J52-4 | 〇 | 35×20 | 25 | 50(5×10) | 30 | ||
| J-TP342A | 〇 | 101×51 | 27 | 10(2×5) | 290×458 | 33 | |
| J-TP342B | 〇 | 111×56 | 27 | 10(2×5) | 290×458 | 33 | |
| J-TP342C | 〇 | 40×40 | 10 | 40(5×8) | 290×458 | 15 | |
| J-TP342D | 〇 | 20×20 | 5 | 100(10×10) | 290×458 | 10 | |
| J-TP342E | 〇 | 35×35 | 20 | 45(5×9) | 290×458 | 25 | |
| J-TP342F | 〇 | 20×25 | 20 | 80(8×10) | 290×458 | 25 | |
| J-TP342G | 〇 | 60×55 | 5 | 28(4×7) | 290×458 | 10 | |
| J-TP342H | 〇 | 60×55 | 10 | 28(4×7) | 290×458 | 15 | |
| J-TP342I | 〇 | 50×150 | 15 | 8(4×2) | 290×458 | 20 | |
| J-TP342J | 〇 | 50×80 | 10 | 16(4×4) | 290×458 | 15 | |
| J-TP342K | 〇 | 115×20 | 20 | 20(2×10) | 290×458 | 25 | |
| J-TP342L | 〇 | 35×20 | 10 | 70(5×14) | 290×458 | 15 | |

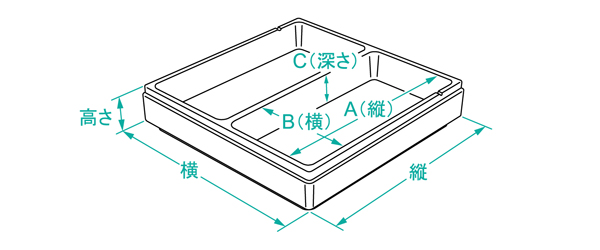

Jトレイ エコシリーズ
トレイ外寸法
- バイオPET(透明)厚さ0.5mm使用。
規格サイズ表
※ 単位（寸法：mm）
| 型番号 | 穴寸法 | 穴数（ 縦 × 横 ） | 外寸法 | 対応コンテナ | 図面 | |
|---|---|---|---|---|---|---|
| A（縦） × B（横） | C（深さ） | 縦 × 横 × 高さ | ||||
| eco3-4 | 20×20 | 20 | 150(10×15) | 290×458×20 | TP342 | |
| eco4-2 | 30×30 | 20 | 84(7×12) | 290×458×20 | TP342 | |
| eco6-2 | 40×40 | 20 | 54(6×9) | 290×458×20 | TP342 | |
| eco11-3 | 20×35 | 20 | 100(10×10) | 290×458×20 | TP342 | |
| eco15-2 | 63×30 | 20 | 48(4×12) | 290×458×20 | TP342 | |
| eco-A | 25×276 | 30 | 9(9×1) | 290×290×30 | TP33 | |
| eco-B | 25×20 | 30 | 99(9×11) | 290×290×30 | TP33 | |
| eco-C | 48×30 | 55 | 35(5×7) | 290×290×55 | TP33 | |
| eco-D | 25×41 | 30 | 54(9×6) | 290×290×30 | TP33 | |
| eco-E | 25×135 | 30 | 18(9×2) | 290×290×30 | TP33 | |

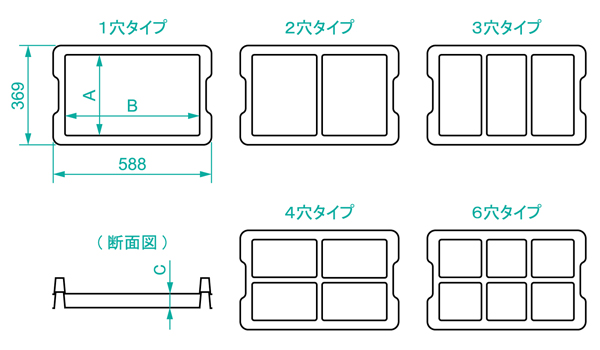

NS50A 規格トレイ
対応コンテナ
- NS50A
- NES311
- RB-46(N-46)
規格サイズ表
※ 単位（寸法：mm）
※ 型番号に●があるものは金型製造中。
トレイ外寸法
- PET厚さ１mm使用。
- 外寸法はすべて369×588(mm)です。
規格サイズ表
※ 単位（寸法：mm）
※ 型番号に●があるものは金型製造中。
| 型番号 | 穴寸法 | 穴数（ 縦 × 横 ） | トレイ高さ | コンテナに入る枚数 | 図面 | |
|---|---|---|---|---|---|---|
| A（縦） × B（横） | C（深さ） | |||||
| NS50A-1-5 | 300×500 | 30 | 1(1×1) | 38 | 5 | |
| NS50A-2-5 | 300×225 | 30 | 2(1×2) | 38 | 5 | |
| NS50A-3-5 | 300×150 | 30 | 3(1×3) | 38 | 5 | |
| NS50A-4-5 | 132×225 | 30 | 4(2×2) | 38 | 5 | |
| NS50A-6-5 | 132×150 | 30 | 6(2×3) | 38 | 5 | |
| NS50A-1-4 | 300×500 | 38 | 1(1×1) | 46 | 4 | |
| NS50A-2-4 | 300×225 | 38 | 2(1×2) | 46 | 4 | |
| NS50A-3-4 | 300×150 | 38 | 3(1×3) | 46 | 4 | |
| NS50A-4-4 | 132×225 | 38 | 4(2×2) | 46 | 4 | |
| NS50A-6-4 | 132×150 | 38 | 6(2×3) | 46 | 4 | |
| NS50A-1-3 | 295×500 | 52 | 1(1×1) | 60 | 3 | |
| NS50A-2-3 | 295×225 | 52 | 2(1×2) | 60 | 3 | |
| NS50A-3-3 | 295×145 | 52 | 3(1×3) | 60 | 3 | |
| NS50A-4-3 | 132×225 | 52 | 4(2×2) | 60 | 3 | |
| NS50A-6-3 | 132×145 | 52 | 6(2×3) | 60 | 3 | |
| NS50A-1-2 | 285×490 | 80 | 1(1×1) | 88 | 2 | |
| NS50A-2-2 | 285×220 | 80 | 2(1×2) | 88 | 2 | |
| NS50A-3-2 | 285×135 | 80 | 3(1×3) | 88 | 2 | |
| NS50A-4-2 | 127×220 | 80 | 4(2×2) | 88 | 2 | |
| NS50A-6-2 | 127×135 | 80 | 6(2×3) | 88 | 2 | |

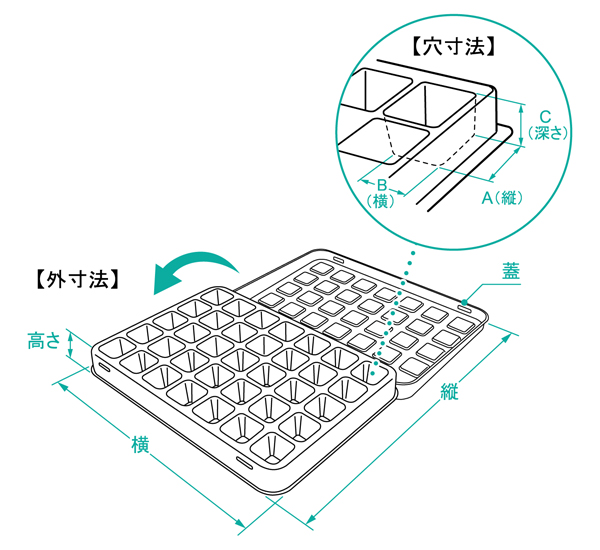

がんばるトレイ-G
トレイ外寸法
- 蓋付き。
- PET厚さ0.5mm使用。
規格サイズ表
※ 単位（寸法：mm）
※ 型番号に●があるものは金型製造中。

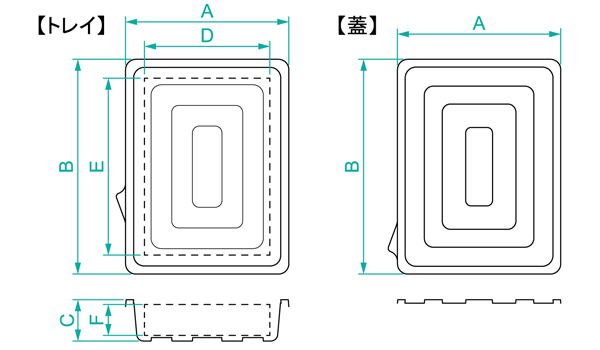

がんばるトレイ-TS
トレイ外寸法
- 蓋付き。
- B5・A4・A3の3サイズ
- PET厚さ1.2mm使用
規格サイズ表
※ 単位（寸法：mm）
※ 型番号に●があるものは金型製造中。
| 型番号 | 外寸法A×B×C | 有効寸法D×E×F |
|---|---|---|
| TS-B5 | 237×312×60 | 182×257×50 B5用紙500枚 |
| TS-A4 | 265×352×60 | 210×297×50 A4用紙500枚 |
| TS-A3 | 356×479×60 | 297×420×50 A3用紙500枚 |
